Вентиляторы высокого давления с частотным преобразователем (регулятором скорости) HRD-FU/FUK

Модели серий HRD-FU и HRD-FUK – это центробежные вентиляторы высокого давления в литом корпусе из алюминиевого сплава, характеристики которых можно регулировать с помощью частотного преобразователя. Они предназначены для перемещения воздуха, технических газов, смесей газов, паров и других рабочих сред при высоком сопротивлении в воздуховодах.

Вентиляторы HRD-FU подключаются к отдельному частотному преобразователю, устанавливаемому, например, в шкафу управления.

Вентиляторы HRD-FUK имеют встроенный частотный преобразователь, установленный сверху на двигателе.

Электродвигатели собственного производства асинхронные с короткозамкнутым ротором, трехфазные или однофазные. Они энергосберегающие, класса IE2 при мощности до 7,5 кВт и класса IE3 при мощности свыше 7,5 кВт.

Частота питающего тока может достигать 135 Гц, скорость вращения при этом – 8000 об/мин.

На одном валу с мотором в корпусе вентилятора установлено динамически сбалансированное рабочее колесо – импеллер – с изогнутыми назад лопастями. Рабочее колесо изготавливается из листового алюминия и стали (либо полностью из нержавеющей стали).

Вентиляторы высокого давления HRD-FU/FUK с частотным преобразователем дешевле при закупке и выгоднее в эксплуатации, чем стандартные модели HRD с ременным приводом!


Обозначение Потребляемая мощность Производитель-
ность
Давление
(КВт) (м3/мин) (Па)
HRD 14T FU-105/1,101.1 10.0 4900.0
HRD 14T FU-105/1,501.5 16.5 4900.0
HRD 14T FU-105/2,202.2 24.0 4900.0
HRD 14T FUK-105/1,101.1 10.0 4900.0
HRD 14T FUK-105/1,501.5 16.5 4900.0
HRD 14T FUK-105/2,202.2 24.0 4900.0
HRD 16T FU-105/1,501.5 9.5 5200.0
HRD 16T FU-105/2,202.2 17.5 5200.0
HRD 16T FU-105/3,003 32.4 5200.0
HRD 16T FUK-105/1,501.5 9.5 5200.0
HRD 16T FUK-105/2,202.2 17.5 5200.0
HRD 16T FUK-105/3,003 32.4 5200.0
HRD 16T FU-115/4,004 33.0 7400.0
HRD 16T FUK-115/4,004 33.0 7400.0
HRD 1T FU-105/0,750.75 5.5 4900.0
HRD 1T FU-105/1,101.1 10.0 4900.0
HRD 1T FUK-105/0,750.75 5.5 4900.0
HRD 1T FUK-105/1,101.1 10.0 4900.0
HRD 2 FU-130/7,57.5 23.0 14600.0
HRD 2T FU-95/1,501.5 7.7 8500.0
HRD 2T FU-95/2,202.2 13.5 8500.0
HRD 2T FU-95/3,003 27.0 8500.0
HRD 2T FUK-95/1,501.5 7.7 8500.0
HRD 2T FUK-95/2,202.2 13.5 8500.0
HRD 2T FUK-95/3,003 27.0 8500.0
HRD 60 FU 135/1111 30.0 16600.0
HRD 60 FU-105/4,004 21.0 10500.0
HRD 60 FU-105/5,505.5 32.0 10500.0
HRD 60 FU-105/7,507.5 40.0 10500.0
HRD 60 FUK-105/4,004 21.0 10500.0
HRD 60 FUK-105/5,505.5 32.0 10500.0
HRD 60 FUK-105/7,507.5 40.0 10500.0
HRD 65 FU-100/5,505.5 27.0 9000.0
HRD 65 FU-100/7,507.5 62.0 9000.0
HRD 65 FUK-100/5,505.5 27.0 9000.0
HRD 65 FUK-100/7,507.5 62.0 9000.0
HRD 7 FU-120/1515 30.0 20000.0
HRD 7 FU-120/2020 40.0 20000.0
HRD 7 FU-105/11,011 32.0 16000.0
HRD 7 FU-105/15,015 50.0 16000.0
HRD 7 FU-105/20,020 97.0 16000.0
HRD 7 FUK-105/11,011 32.0 16000.0
HRD 7 FUK-105/15,015 50.0 16000.0
HRD 7 FUK-105/20,020 97.0 16000.0

Вентиляторы высокого давления с частотным преобразователем HRD-FU/FUK

Скачать каталог:


Технические характеристики вентиляторов высокого давления с частотным регулятором скорости вращения HRD-FU/FUK:
Производительность до 97 м3/мин = 5820 м3
Давление до 20 кПа
Допустимая температура рабочего газа: от -20 до +80 °C (до +180 °C в спец. исп.)
Степень защиты оболочки двигателя: IP54 (IP55 в спец. исп.)
Направление вращения: правое или левое

Варианты исполнения и опции:

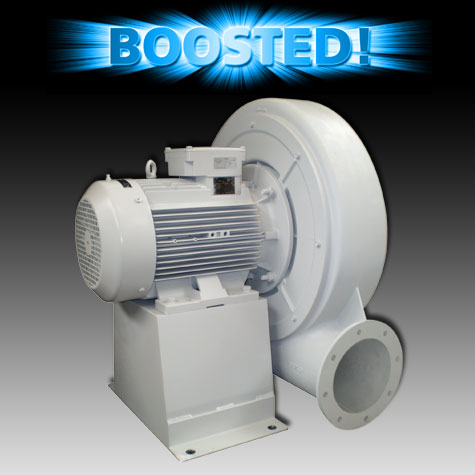

Вентиляторы сверхвысокого давления HRD-BOOSTED. Рабочее колесо из высокопрочной стали QTSE. Повышенная коррозиестойкость.

Взрывозащищенный вентилятор с частотным преобразователем: предназначен для потенциально взрывоопасных сред, зоны 1,2 и 22 согласно DIN EN 1127-1. Температурный класс T3, T2, T1 или (под заказ) T4.

Герметизация вентилятора: фторопластовое радиальное уплотнение вала, плоская прокладка или эластичное уплотнение.

Защитные покрытия: лакокрасочное или пластиковое.

Другие исполнения и конструкции для специальных условий.


Дополнительные принадлежности (аксессуары):
Фильтры тонкой очистки, присоединительные фланцы, дроссельные заслонки, опорные основания.

Применение вентиляторов высокого давления: Преимущества вентиляторов HRD-FU/FUK:
Долговечность, компактность, малый уровень шума и вибраций, компактность, эффективность.
Вентиляторы с частотным регулятором скорости вращения дешевле, чем вентиляторы с ременной передачей.
