Положения корпуса и распределительной коробки, вход кабеля

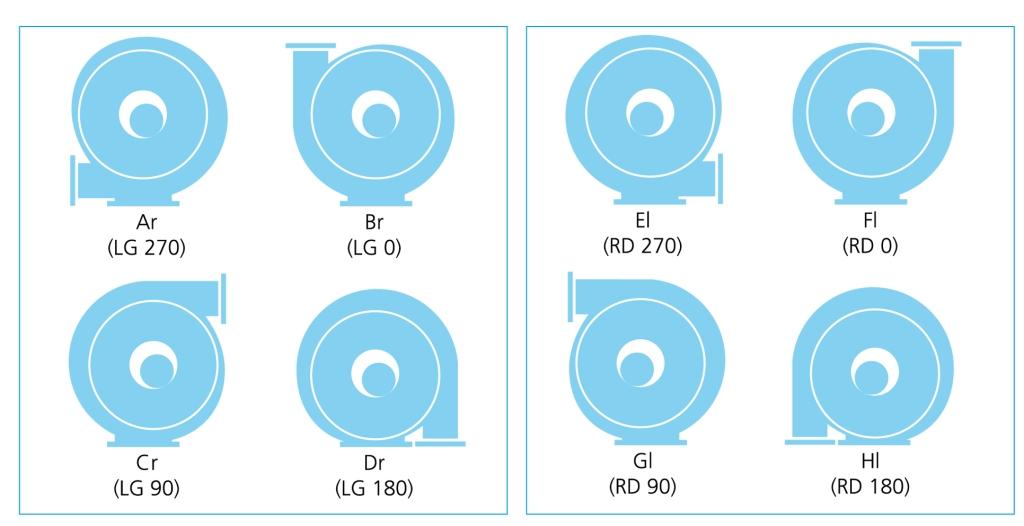

Положения корпуса. Положение корпуса вентилятора определяется со стороны всасывания
Положения Ar-Dr= вращение по часовой стрелке
Положения EI-HI= вращение против часовой стрелки
Обозначения соответствуют EUROVENT 1/1, но они определены относительно стороны всасывания. Доставка положений корпуса A, B, C и E возможна для всех вентиляторов высокого давления. Другие положения по запросу. Если не указано иное, поставляется стандартное положение А.



В стандартной версии оборудование поставляется с положением распределительной коробки на 270° (сверху) и с входом кабеля А (справа). Пояснения касательно положения распределительной коробки и вариантов входа кабеля см. ниже.

Положения корпуса.

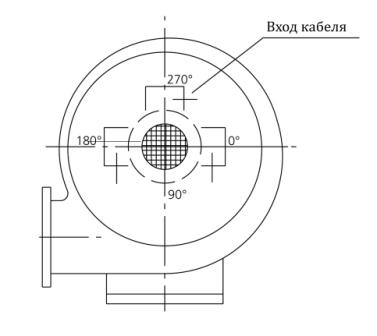

Определение положения распределительной коробки (вид со стороны впуска)
270°– распределительная коробка вверху (стандартная версия)
180° – распределительная коробка слева
0° – распределительная коробка справа
90° – распределительная коробка снизу (только по запросу)

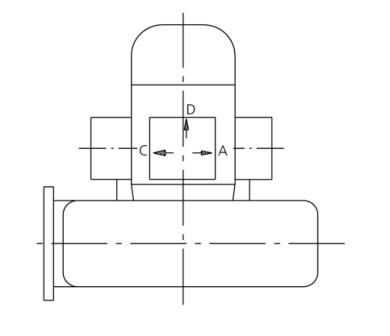

Вход кабеля

Определение входа кабеля
А = справа ( стандартная версия)
С = слева
D = сзади
