Вентилятор D 09 - ATEX

Центробежные взрывозащищенные вентиляторы низкого давления ND-ATEX
Центробежный взрывозащищенный вентилятор Elektror D 09 - ATEX имеет производительность 80[м3/мин] и развивает давление 1900[Па]. Мощность двигателя 5.5[кВт]. Используется для осуществления промышленных технологических процессов.

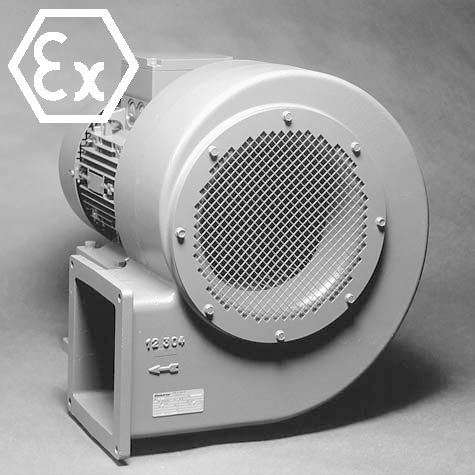

Центробежный взрывозащищенный вентилятор низкого давления D 09 - ATEX

Скачать





Чертеж вентилятора D 09 - ATEX


D 09 - ATEX


Таблица вентиляторов серии D 09 - ATEX


Обозначение Произво-
дительность
Полное
давление
Напряжение Частота Сила тока Потребляемая
мощность
Частота
вращения
мотора
Конден-
сатор
Масса
(м3/мин) (Па) (В) (Гц) (А) (кВт) (об/мин) (мкф/В) (Кг)
D 09 - ATEX80.01900.04005010.45.52925 81.00

Поставляются с двигателями IE2 и IE3 классов энергоэффективности. Параметры двигателя IE2 могут отличаться от IE3.

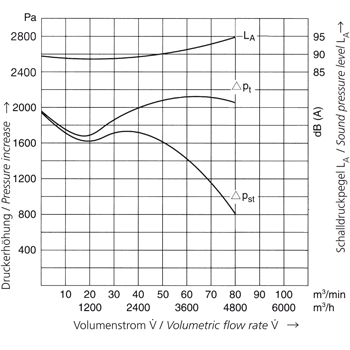

Кривая характеристик
Кривая характеристик вентилятора   D 09 - ATEX
