Характеристики вентиляторов высокого давления
Особенности работы вентилятора, зависящие от конструкции и размера вентилятора, представлены характеристическими кривыми давления и производительности (характеристики вентилятора). Сопротивления систем, транспортировки воздуха (системные сопротивления) изменяются (в большинстве случаев) квадратично, завися от производительности:
- Если удвоить производительность, сопротивление системы возрастет в четыре раза. Результирующие характеристики выражаются параболами сопротивления или системными характеристиками.
- Рабочая точка вентилятора находится на пересечении двух кривых.
- Поскольку сопротивление системы невозможно вычислить без определенных сложностей, рекомендуется опираться на эксперименты и опыт. При росте сопротивления системы падают производительность и потребление энергии.
Максимум производительности достигается на пересечении кривой разности статического давления ΔPst и координаты производительности.

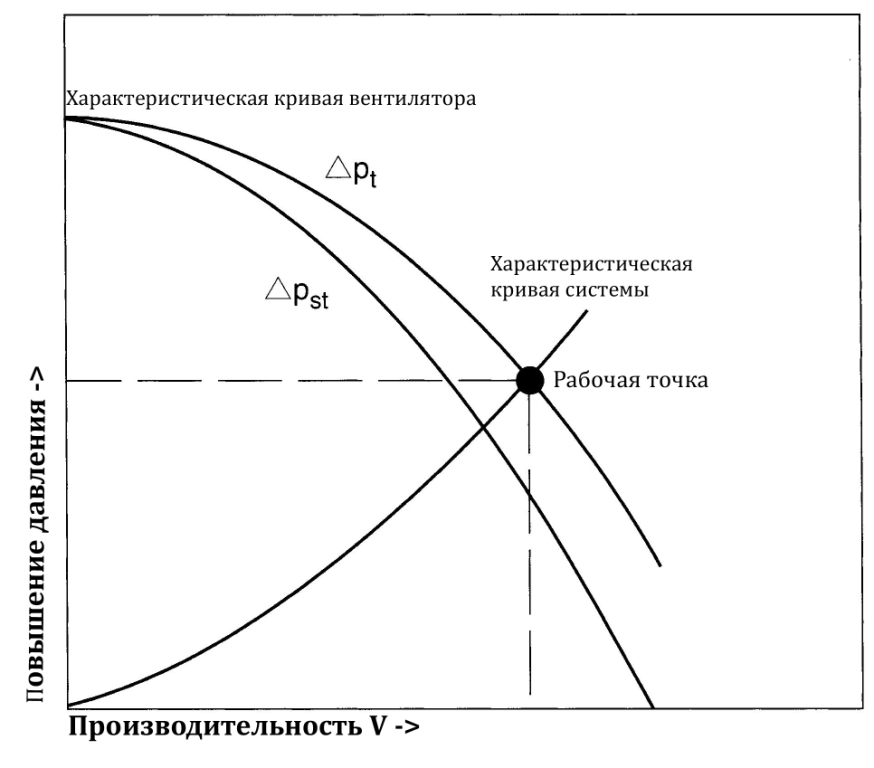

Рис. 1: : Рабочая точка вентилятора
1.2 Кривые рабочих характеристик вентиляторов.
Приведенные значения полного ΔPt и статического ΔPst давления как функции от производительности V были определены с помощью измерений, и некоторые из них выше, чем указанные в технических таблицах. Измерения производились с защитной сеткой на впускном отверстии. Все измерения производились в тестовой сборке в соответствии с DIN 24163 с заслонкой на стороне нагнетания с воздухом плотностью 1.2 кг/м^3 . Уровни звукового давления L_а измерялись в тестовой сборке, с вентиляторами, присоединенными со стороны нагнетания и на расстоянии 1 м до впускного отверстия.
